Placa Base LionHeart Pro para Legio

«`html

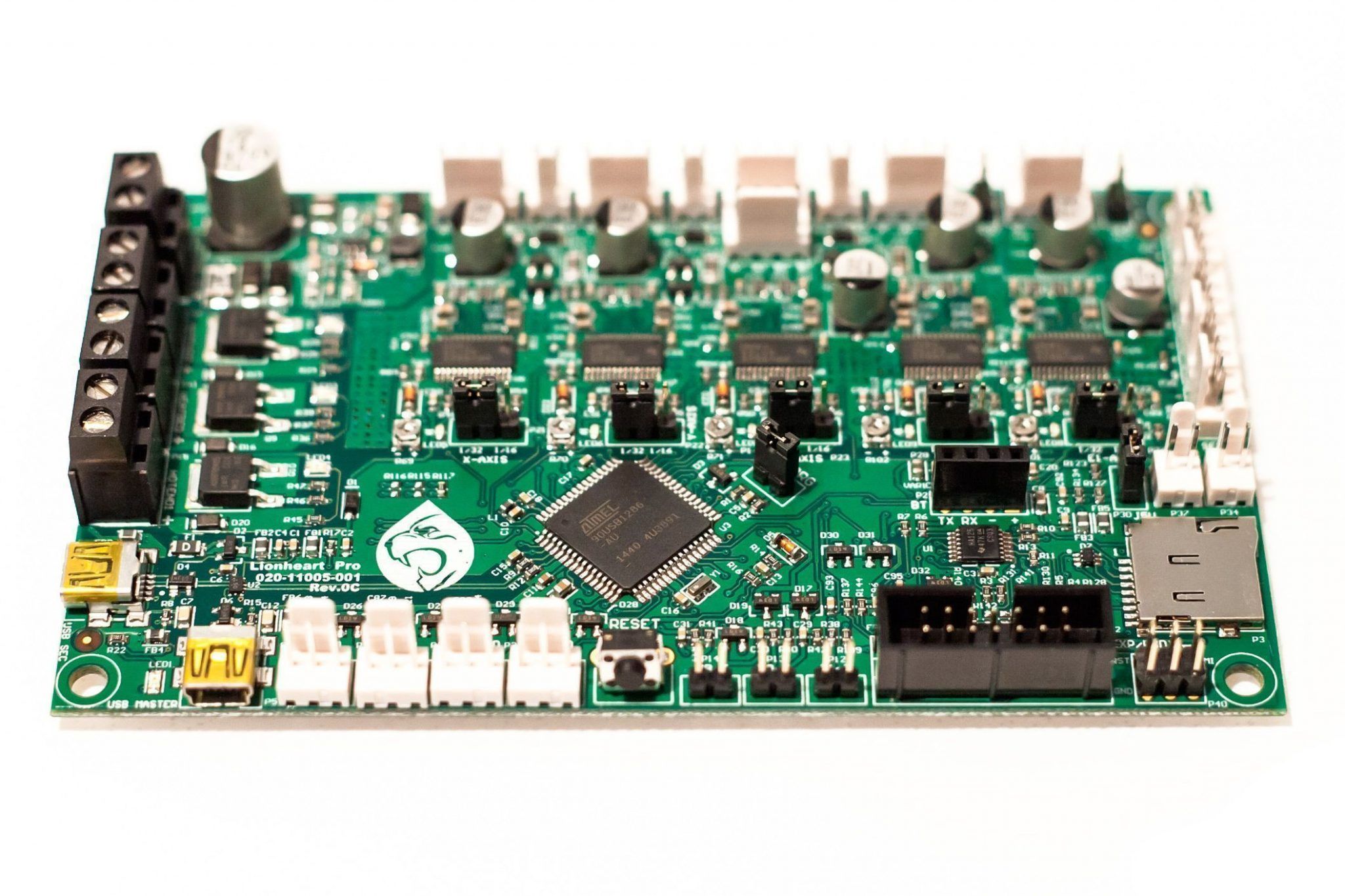

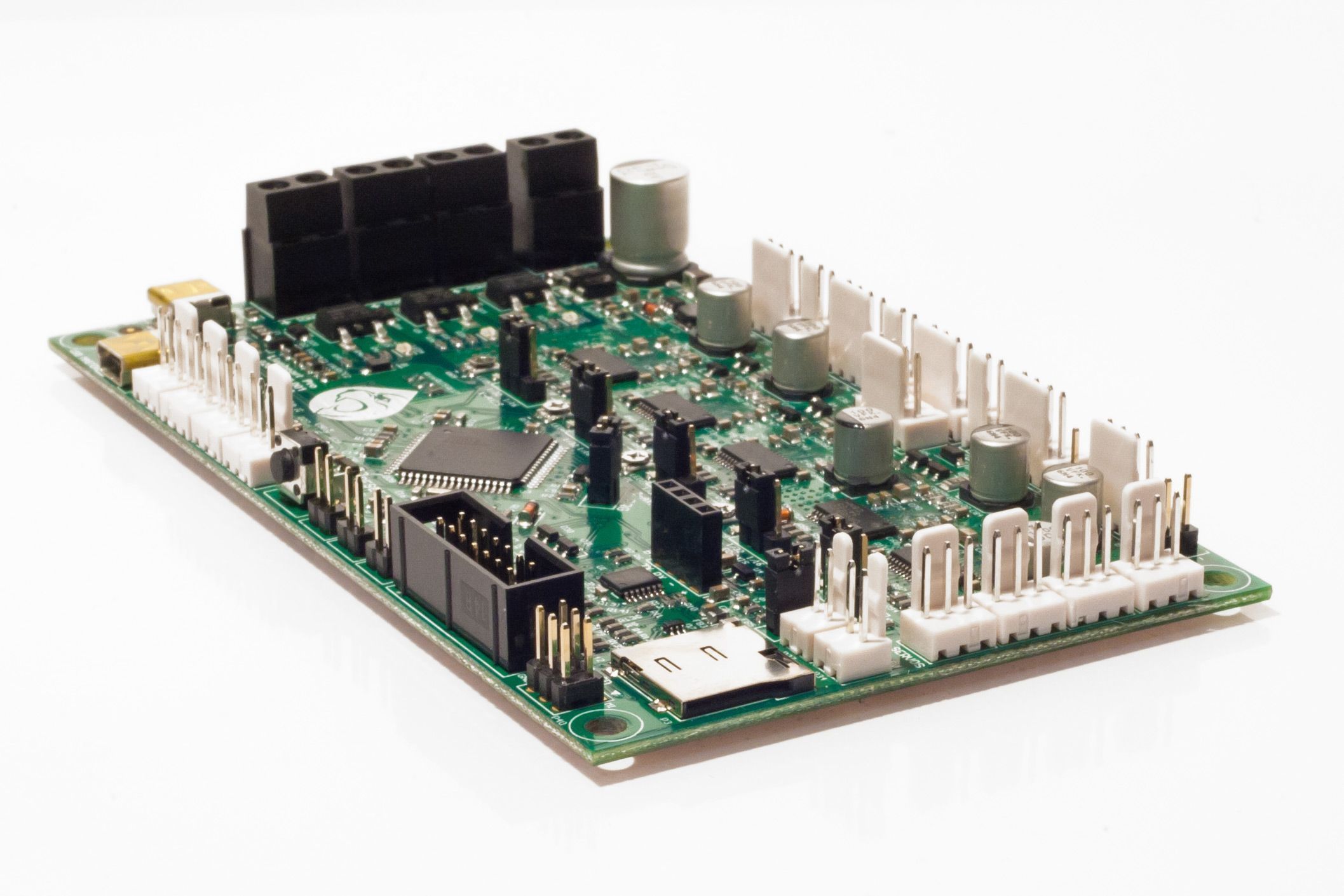

Actualiza tu impresora Legio con la Placa Base LionHeart Pro: una electrónica all-in-one compacta, robusta y lista para imprimir desde el primer minuto. Con procesador Atmel AT90USB1286, USB nativo Full-Speed, firmware Marlin precargado y MOSFETs de muy baja resistencia, ofrece control preciso, potencia estable y una instalación limpia para llevar tu Legio al siguiente nivel.

Por qué te encantará LionHeart Pro

• Plug & Play con Marlin: viene preconfigurada con firmware Marlin para empezar a imprimir de inmediato.
• Potencia y estabilidad: fuente conmutada interna de 5 V @ 1.5 A y MOSFETs eficientes (sin disipadores).
• Listo para expansión: ranura microSD, cabezales para LCD 20×4, servos RC, PS-ON y más.
• Conectividad flexible: doble USB (PC y Raspberry Pi/OctoPrint), preparado para módulo Bluetooth HC-06.
• Seguridad integrada: protecciones contra cortocircuito, sobretensión e inversión de polaridad.

Especificaciones técnicas clave

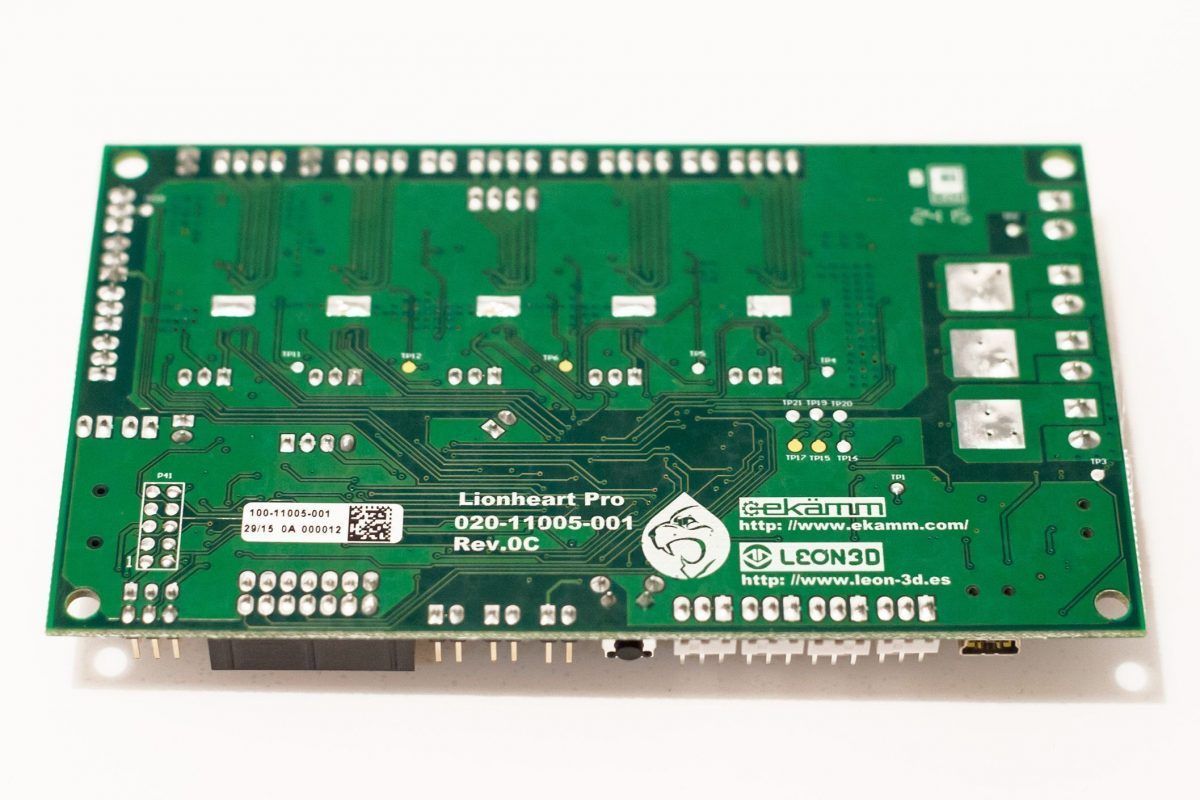

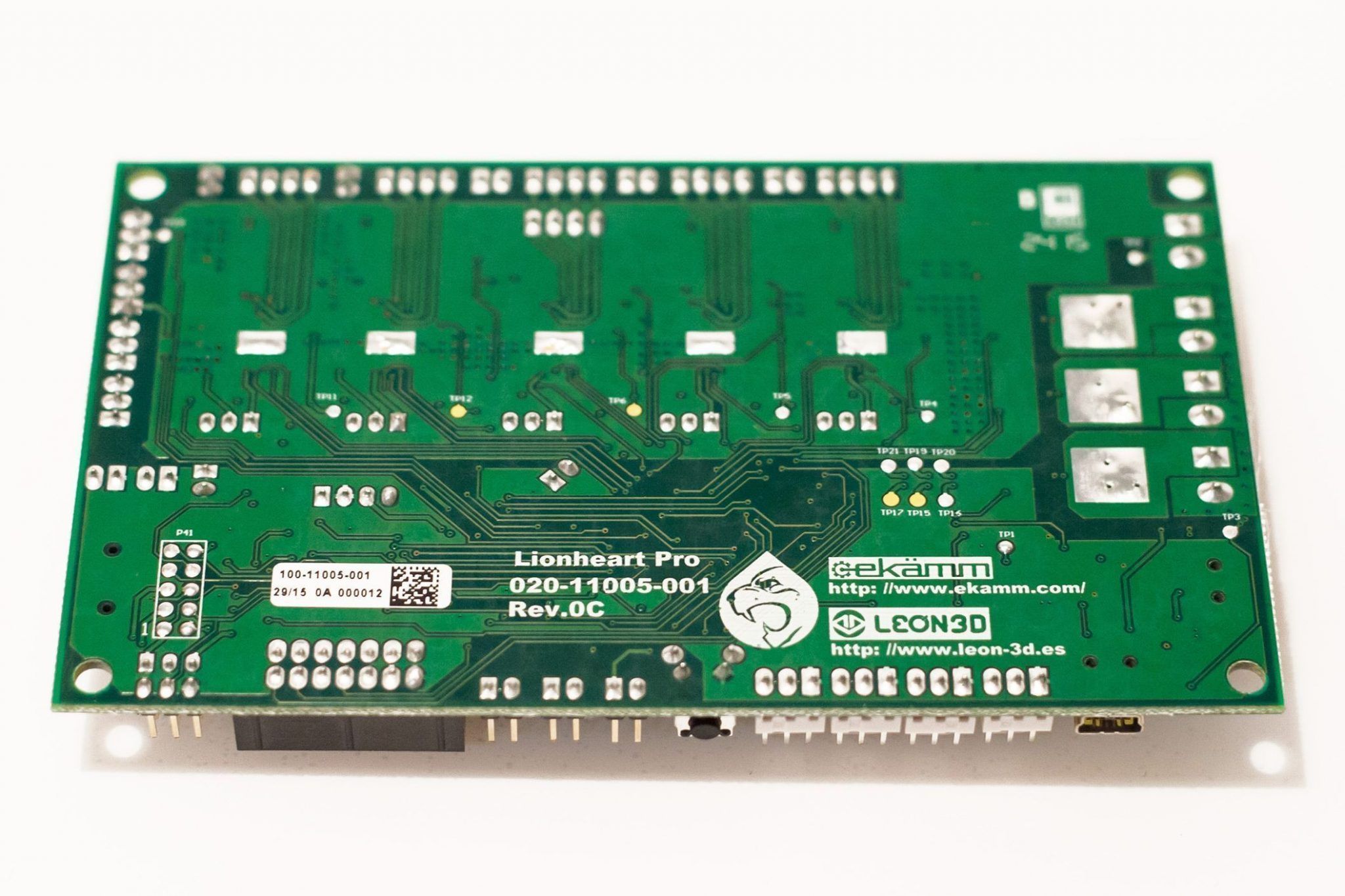

• Formato: solución all-in-one compacta (PCB 4 capas, cobre 70 μm, acabado ENIG), 135 x 75 mm.
• MCU: Atmel AT90USB1286 con USB Full-Speed 12 Mbps nativo.
• Firmware: Marlin precargado.
• Alimentación: 10.8 V – 26.4 V; regulador interno 5 V @ 1.5 A.
• Drivers: hasta 5 DRV8825 integrados (microstepping 1/16 o 1/32 configurable por jumper único).
• Impresión autónoma: conector microSD (push-in / push-out).
• Interfaz de usuario: conector de expansión 14 pines (2×7) para LCD 20×4.
• Salidas de potencia PWM: 3 canales (+, −) para heatbed, hotend1, hotend2 (hasta 17.5 A) con LED indicador.
• Salidas adicionales PWM: 3 (+, −): FAN1, FAN2 y canal auxiliar (tira LED o 3er ventilador).
• USB: 2 conectores multiplexados (maestro para PC y secundario para Raspberry Pi/OctoPrint). Prioridad al USB maestro.
• Inalámbrico (opcional): footprint para Bluetooth HC-06.
• Fines de carrera: 4 entradas — X, Y, Z (5 V) y Z (VCC) para sensor inductivo (autonivelado).
• Servos: 4 salidas digitales para servo RC con alimentación 5 V; entrada de 5 V externa opcional.
• Conexiones auxiliares: salida PS-ON para fuente ATX; 2 salidas de VCC (+, −) para periféricos.
• Temperatura: 3 entradas de termistor NTC — heatbed, hotend1 y hotend2.
• Protecciones: contra cortocircuito, sobretensión e inversión de polaridad; conectores polarizados.
• Comodidad: pulsador de reset accesible en el borde de la placa.

Beneficios para tu impresora Legio

• Calidad de impresión consistente: control estable de cama y hotends gracias a MOSFETs de baja R_DS(on).
• Más silenciosa y precisa: microstepping 1/32 con DRV8825 para movimientos suaves y capas más definidas.
• Autonomía real: imprime desde microSD sin depender del PC.
• Gestión térmica segura: lectura de 3 termistores y protecciones integradas.
• Preparada para mejoras: OctoPrint con Raspberry Pi, tiras LED, tercer ventilador o autonivelado por sensor inductivo.
• Instalación sin errores: conectores polarizados y reset accesible para mantenimiento rápido.

Conectividad y control

El doble USB multiplexado te permite elegir entre conexión directa al PC o integración con Raspberry Pi + OctoPrint (WiFi y cámara). Si ambos están conectados, la prioridad recae en el USB maestro para evitar conflictos. Además, el footprint para HC-06 te da la opción de control Bluetooth si lo prefieres.

Casos de uso recomendados

• Upgrade integral de una Legio que busca más estabilidad y potencia en cama/hotends.
• Impresión desatendida con microSD y monitorización mediante OctoPrint.
• Autonivelado de cama con sensor inductivo en la entrada Z (VCC).
• Proyectos con iluminación (tiras LED) o ventilación adicional (tercer ventilador) usando la salida PWM auxiliar.
• Integración con fuente ATX gracias a la señal PS-ON.

Compatibilidad

Diseñada para la impresora 3D Legio. Si tienes dudas sobre revisiones de hardware o sensores específicos, contacta con soporte antes de comprar.

Qué incluye

• Placa Base LionHeart Pro.
• Firmware Marlin precargado.
• Conectores polarizados en placa.

Instalación y recomendaciones

• Verifica el rango de alimentación (10.8–26.4 V) y el cableado de polaridad antes de encender.
• Configura el microstepping (1/16 o 1/32) mediante el jumper dedicado.
• Para servos RC de alto consumo, usa la entrada de 5 V externa.
• Conecta correctamente los termistores (heatbed, hotend1, hotend2) y los fines de carrera.
